программируемая электронная система

3.33 программируемая электронная система (programmable electronic system; PES): Система, предназначенная для управления, защиты или мониторинга, содержащая одно или несколько программируемых электронных устройств, включая все элементы системы, такие как источники питания, сенсоры и устройства ввода, каналы передачи данных и коммуникационные магистрали, приводы и оконечные устройства.

Источник: ГОСТ Р 53195.1-2008: Безопасность функциональная связанных с безопасностью зданий и сооружений систем. Часть 1. Основные положения оригинал документа

3.3.2 программируемая электронная система (programmable electronic system); (PES): Система для управления, защиты или мониторинга, основанная на использовании одного или нескольких программируемых электронных устройств, включая все элементы системы, такие как источники питания, датчики и другие устройства ввода, магистрали данных и другие каналы связи, устройства привода и другие устройства вывода (см. рисунок 2).

Примечание - Структура PES показана на рисунке 2а). Рисунок 2b) демонстрирует способ представления PES, применяемый в настоящем стандарте, когда программируемая электроника показывается отдельно от датчиков и устройств привода EUC и их интерфейсов, но при этом программируемая электроника может присутствовать в нескольких местах PES. Рисунок 2с) показывает PES с двумя отдельными блоками программируемой электроники. Рисунок 2d) показывает PES с дублированием программируемой электроники (т.е. двухканальную), но с одним датчиком и одним устройством привода.

b) Одиночная PES с одним программируемым электронным устройством (т.е. одна PES включает один канал программируемой электроники)

с) Одиночная PES с двумя программируемыми электронными устройствами, соединенными последовательно (например, интеллектуальный датчик и программируемый контроллер)

d) Одиночная PES с двумя программируемыми электронными устройствами, но с общими датчиками и оконечными элементами (т.е. одна PES включает в себя два канала программируемой электроники)

Примечание - Программируемая электроника показана в центре, но она может присутствовать в нескольких местах PES.

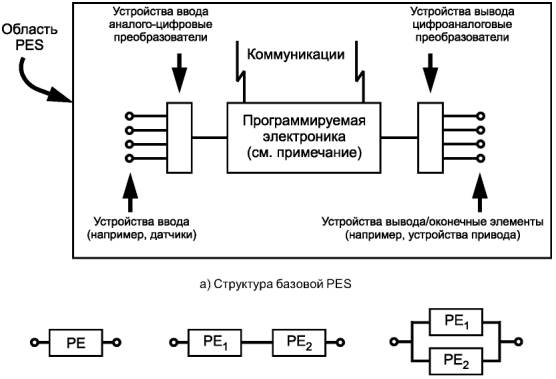

Рисунок 2 - Программируемая электронная система (PES): структура и терминология

Источник: ГОСТ Р МЭК 61508-4-2007: Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 4. Термины и определения оригинал документа
